空間的な温度を測定する

MEMS非接触温度センサ D6T

静止人物も検出できる
高感度な人感センサを実現

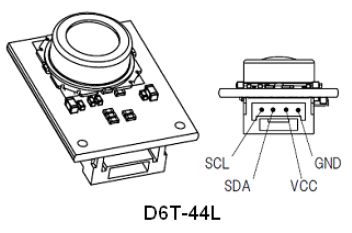

ここでは「形D6T-44L-06」を用います。

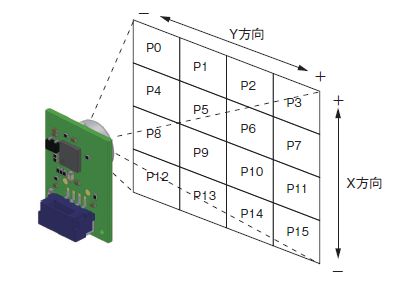

これは4×4の空間の16点の温度を測定できるセンサーです。


信号は下図のようになります。

D6T.h
#include "mbed.h"
// MEMS非接触温度センサテスト

class D6T : public I2C
{
private:
  unsigned char addr;
  char buffer[36];
  int *dataBuffer;
  int length;
public:
  D6T();
  D6T(PinName data, PinName clock, int* databuff);
  void read();
};

 1
 2
 3
 4 I2Cクラスから派生させる
 5
 6
 7 I2Cアドレス
 8 内部バッファ
 9 応答バッファアドレス
10 バッファの長さ
11
12 コンストラクタ
13 引数付きコンストラクタ
14 データ読み込み
15


D6T.cpp
#include "D6T.h"
// MEMS非接触温度センサテストテスト

D6T::D6T():I2C(p9,p10)
{
  addr = 0x14;
}

D6T::D6T(PinName data, PinName clock,int *databuff):I2C(data, clock)
{
  addr = 0x14;
  length = 35;
  buffer[length]=0;
  dataBuffer = databuff;
}

void D6T::read()
{
  start();
  ((I2C*)this)->write(addr);  //write
  ((I2C*)this)->write(0x4c);
  ((I2C*)this)->read(addr|1, buffer, length );  // read
  stop();
  for(int i=0; i<16; i++) {
    dataBuffer[i] = buffer[(i+1)*2] + buffer[(i+1)*2+1]*256;
  }
}

 1
 2
 3
 4 デフォールトコンストラクタ
 5
 6
 7
 8
 9 引数付きコンストラクタ
10
11
12
13 最終データを０とする
14 データアドレスの先頭
15
16
17
18
19
20
21
22
23
24 なまデータを整数型の数字に変換
25
26
27


main.cpp
#include "mbed.h"
#include "D6T.h"
#include "NokiaLCD.h"
// mosi, sclk, cs, rst, type
NokiaLCD lcd(p5, p7, p8, p9, NokiaLCD::PCF8833);

int main()
{
  int data[16];
  //         sda, scl
  D6T sensor(p28, p27, data);
  lcd.background(0x000000);
  lcd.cls();
  float dt;
  float p3=M_PI/3.0;
  while(true)
  {
    sensor.read();
    for(int i=0; i<4; i++) {
      for(int j=0; j<4; j++) {
        dt = (data[i*4+j]-256)*3.0;
        float t=dt/256*M_PI;
        int B=127*(cos(t)+1);
        int G=256*((int)(127*(cos(t-M_PI/2)+1)));
        int R=256*256*((int)(127*(cos(t+M_PI)+1)));
        int m = R+G+B;
        lcd.fill(j*32, i*32, 32, 32, m);
      }
    }
    wait_ms(1);
  }
}

 1
 2
 3
 4
 5 カラーLCD
 6
 7
 8
 9
10
11 p28にsda、p27にsclを繋ぐ
12
13
14
15
16
17
18 計測する
19 カラーで表示させる計算
20
21
22
23
24
25
26
27 表示
28
29
30 1ミリ秒wait
31
32

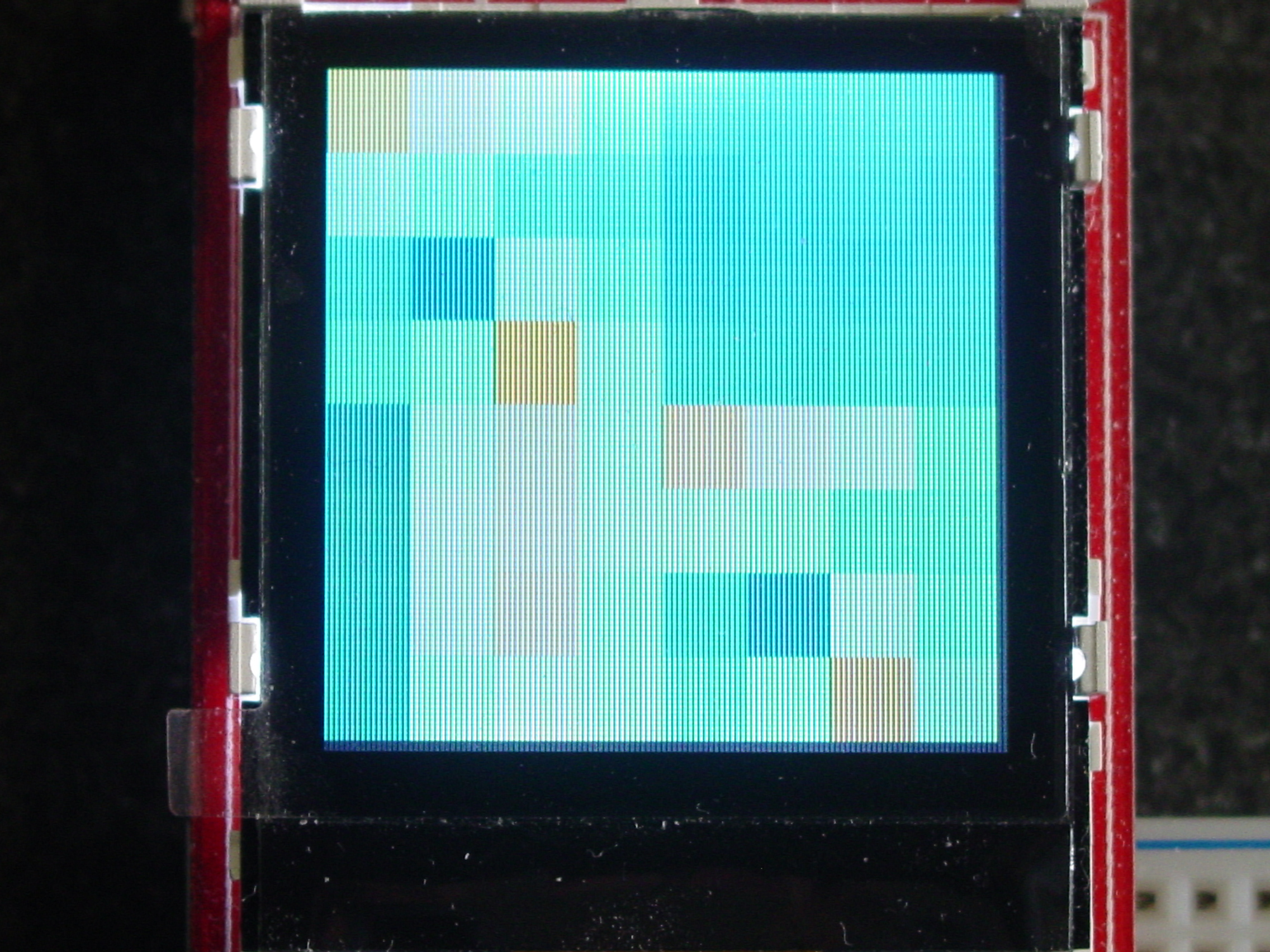

同じアドレスの2つのセンサーから計測
同じアドレスの2つのセンサーから計測してみます。常識的にI2Cでは同じアドレスの装置をアクセスすることはできません。ここではdataラインをアナログスイッチを用いて切り替えてそれを可能にしてみます。sw1とsw2はTC74HC139(4-Line Decoder)に接続し、アナログスイッチ(TC74HC4066)をコントロールする信号です。が、TC74HC4066のコントロール入力はアクティブハイで、TC74HC139はアクティブロウなので、TC74HC04AF(インバーター)を用いて接続する必要があります。

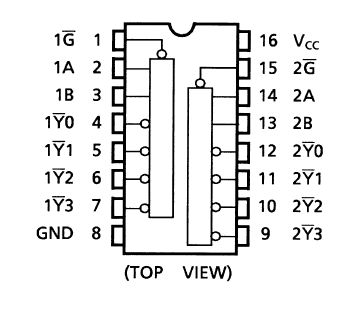

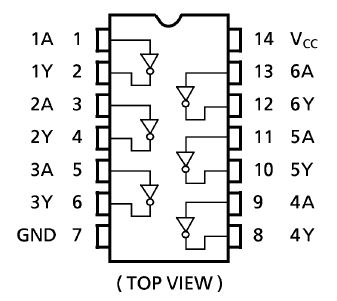

ピン配置
アナログスイッチTC74HC4066AF TC74HC139 TC74HC04

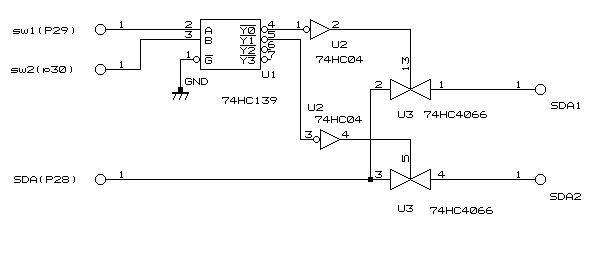

2つのセンサーの場合の例は以下のようになります。4つにするには139,04,4066の残りを同じように用いればできます。



139はさらに半分しか使っていないので、うまくやるとセンサーは８個まで使えるかもしれません。
以下のプログラムはセンサーが４つの場合です。

４つのD6Tで計測する　main.cpp
#include "mbed.h"
#include "D6T.h"
#include "NokiaLCD.h"
Serial pc(USBTX, USBRX); // tx, rx
NokiaLCD lcd(p5, p7, p8, p9, NokiaLCD::PCF8833); // mosi, sclk, cs, rst, type
DigitalOut sw1(p29);
DigitalOut sw2(p30);

int main()
{
  int data[16];
  int sw=0;
  //         sda, scl
  D6T sensor(p28, p27, data);
  lcd.background(0x000000);
  lcd.cls();
  float dt;
  float p3=M_PI/3.0;
  while(true)
  {
    sensor.read();
    for(int i=0; i<4; i++) {
      for(int j=0; j<4; j++) {
        dt = (data[i*4+j]-256)*3.0;
        float t=dt/256*M_PI;
        int B=127*(cos(t)+1);
        int G=256*((int)(127*(cos(t-M_PI/2)+1)));
        int R=256*256*((int)(127*(cos(t+M_PI)+1)));
        int m = R+G+B;
        switch(sw)
        {
          case 0: lcd.fill(j*16, i*16, 16, 16, m);
                  break;
          case 1: lcd.fill(j*16, i*16+64, 16, 16, m);
                  break;
          case 2: lcd.fill(j*16+64, i*16, 16, 16, m);
                  break;
          case 3: lcd.fill(j*16+64, i*16+64, 16, 16, m);
                  break;
        }
      }
    }
    if(sw++ == 3) sw=0;
    switch(sw)
    {
      case 0: sw1=0;sw2=0;break;
      case 1: sw1=1;sw2=0;break;
      case 2: sw1=0;sw2=1;break;
      case 3: sw1=1;sw2=1;break;
    }
    wait_us(100);
  }
}

 1
 2
 3
 4
 5
 6 センサー選択
 7 センサー選択
 8
 9
10
11
12 ゼロ番センサーからスタート
13
14 sdaはp28、sclはp27に接続
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30 センサーにより表示位置を変更
31
32
33
34
35
36
37
38
39
40
41
42
43 先頭に戻る
44 次のセンサーを選択する
45
46
47
48
49
50
51
52
53

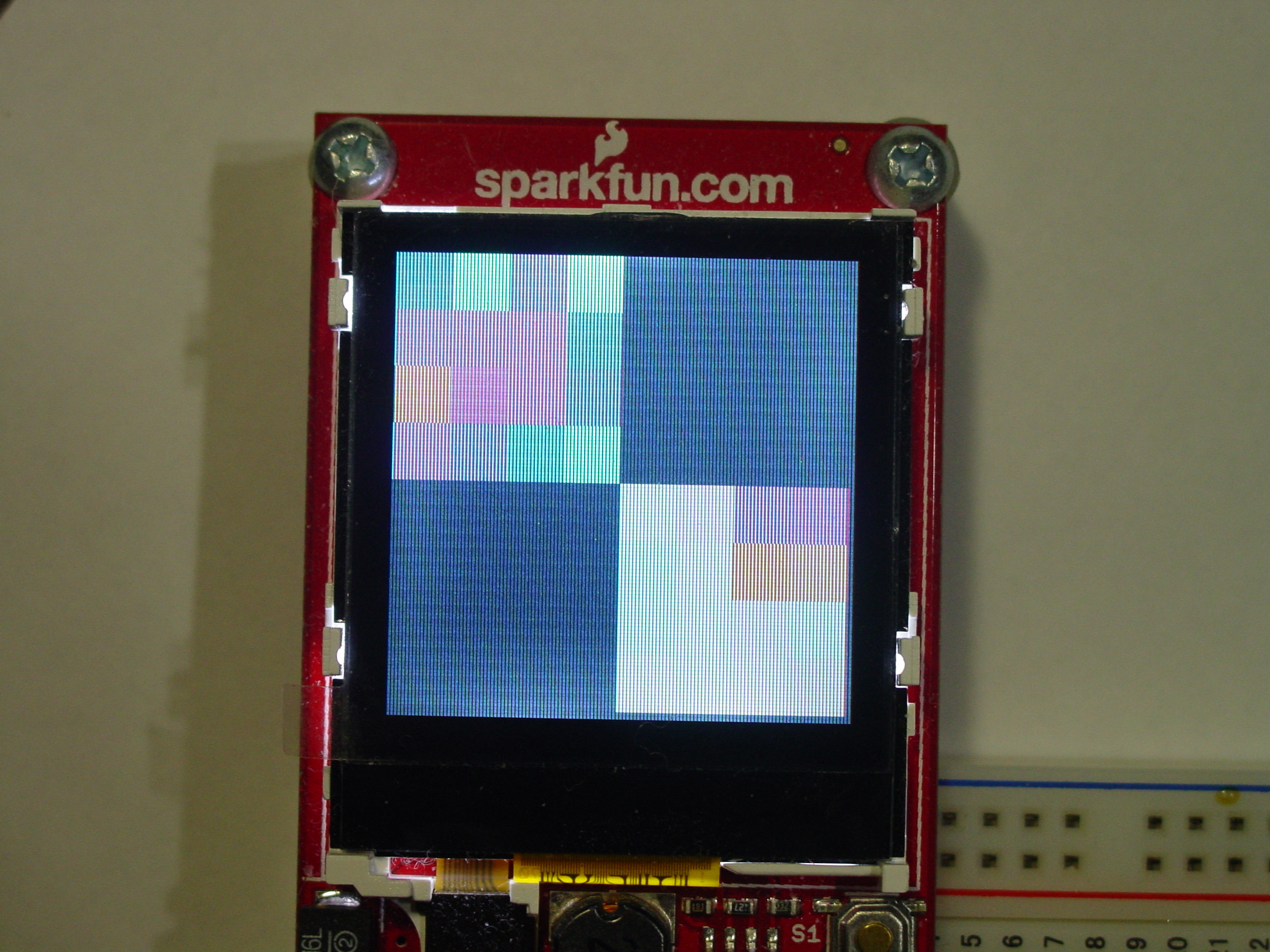

４つのセンサーからの温度の表示例


2つの場合
